高頻整流二極管的特性與參數解析

　　開關電源中的整流二極管必須具有正向壓降低、快速恢復的特點，還應具有足夠大的輸出功率，可以采用以下三種類型的整流二極管：快速恢復整流二極管;超快速恢復整流二極管;肖特基整流二極管。快速恢復和超快恢復整流二極管具有適中的和較高的正向電壓降，其范圍是從0.8～1.2V。這兩種整流二極管還具有較高的截止電壓參數。因此，它們特別適合于在小功率的、輸出電壓在12V左右的輔助電源電路中使用。

　　由于現代的開關電源工作頻率都在20kHz以上，比起一般的整流二極管，快速恢復整流二極管和超快速恢復整流二極管的反向恢復時間莎Ⅱ減小到了毫微秒級，因此，大大提高了電源的效率。據經驗，在選擇快速恢復整流二極管時，其反向恢復時間至少應該是開關晶體管的上升時間的1/3。這兩種整流二極管還減少了開關電壓尖峰，而這種尖峰直接影響輸出直流電壓的紋波。另外，雖然某些稱為軟恢復型整流二極管的噪聲較小，但是它們的反向恢復時間較長，反向電流也較大，因而使得開關損耗增大，并不能滿足開關電源的工作要求。

　　快速恢復整流二極管和超快恢復整流二極管在開關電源中作為整流器件使用時是否需要散熱器，要根據電路的最大功率來決定。一般情況下，這些二極管在制造時允許的結溫在175℃，生產廠家對該指標都有技術說明，以提供給設計者去計算最大的輸出工作電流、電壓及外殼溫度等。

　　肖特基整流二極管即使在大的正向電流作用下，其正向壓降也很低，僅有0.4V左右，而且，隨著結溫的增加，其正向壓降更低，因此，使得肖特基整流二極管特別適用于5V左右的低電壓輸出電路中。肖特基整流二極管的反向恢復時間是可以忽略不計的，因?yàn)榇似骷嵌鄶?shù)載流子半導體器件，在器件的開關過程中，沒有清除少數載流子存貯電荷的問題。

　　肖特基整流二極管有兩大缺點：其一，反向截止電壓的承受能力較低，目前的產品大約為100V;其二，反向漏電流較大，使得該器件比其他類型的整流器件更容易受熱擊穿。當然，這些缺點也可以通過增加瞬時過電壓保護電路及適當控制結溫來克服。表示出了典型的高速整流二極管的特性與參數。

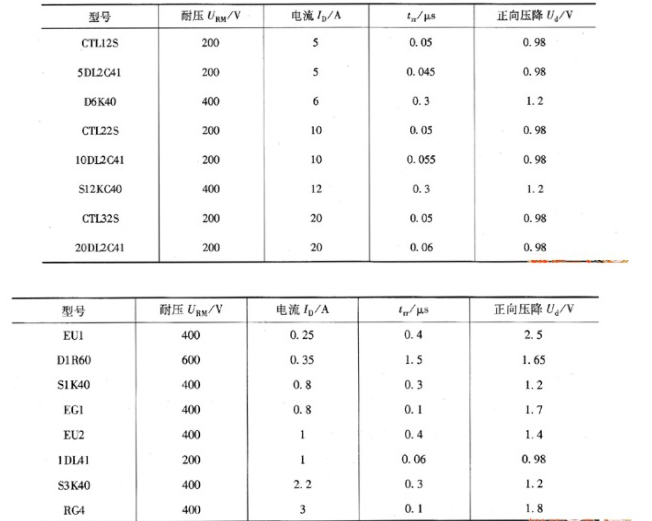

　　表 典型的高速整流二極管的特性與參數
